zur Reinigung und Zerkleinerung von Rohsuspension
Verwendung
Der Rejector wird als Siebmaschine verwendet und dient zur Reinigung und Zerkleinerung einer Rohsuspension aus Müllauflösern, Papierauflösern oder Annahmebehältern.
Vorteile
- Störstoffe (Besteck, Stahlteile, Steine, Textilien, Folien, usw.) verbleiben im Behälter und werden nicht zwangsweise durch das Sieb geführt
- geringe Verschleißteilkosten
- geringer Energiebedarf
- einfache Anpassung an verschiedene Abfallarten
Aufbau und Wirkungsweise
Die Rohsuspension wird dem Rejector intervallweise zentral zugeführt. Der Rejector ist ein geschlossener zylindrischer Behälter mit zentrischem Auflöserad und einer angeflanschten Siebeinheit.
Das in dem Behälter eingebaute Auflöserad verursacht eine ausgeprägte Rotationsbewegung, was zu einer Zerkleinerung der Rohsuspension führt. Die so zerkleinerte Rohsuspenison fließt durch die Siebeinheit und wird mittels einer nachgeschalteten Pumpe abgezogen. Die Teile, welche größer als die Sieblochung sind, verbleiben in dem Behälter und werden zurückgehalten.
Nach einer gewissen Zeit haben sich die Störstoffteile zwangsläufig in dem Behälter angereichert und durch Messung der Stromaufnahme kann ein Waschvorgang eingeleitet werden. Durch Zugabe von Waschwasser wird die im Behälter verbliebene Störstoffraktion (Siebgut) ausgewaschen.
Danach wird durch Öffnen eines unten an dem Behälter angeflanschten Schiebers der verbliebene Inhalt in dem Behälter (die Störstoffe) aus dem Rejector ausgetragen. Ist das Siebgut aus dem Rejector ausgetragen, beginnt ein neuer Zyklus.

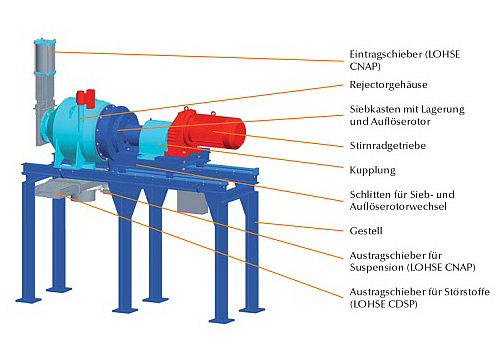

Baugruppen am Beispiel Type F04

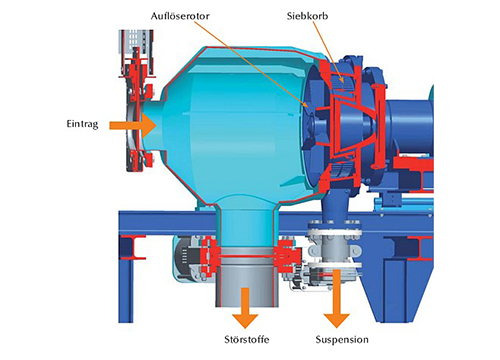

Funktion am Beispiel Type F04
- Zerkleinerung von Organik oder Faserstoffen in einer Rohsuspension aus Müllauflösern, Annahmebehältern oder Stofflösern
- Abscheidung von Leichtstoffen aus einer Rohsuspension (Plastik, Holz, Textilien) und weiteren Störstoffen (Knochen, Metalle, Steine)
- Partikelgröße entsprechen den Anforderungen der Hygienisierung, Stoffaufbereitung
Technische Daten
| Type | F04 | F010 | |
|---|---|---|---|
| Durchsatz Papierpulpe TS 4-6% | m3/h | 18 | 48 |
| Durchsatz Bioabfälle / Speisereste TS 8-16% | m3/h | 3 | 10 |
| Behälter-Nutzvolumen | dm³ | 180 | 1000 |
| Behälterdurchmesser | mm | 650 | 1200 |
| Laufraddurchmesser | mm | 410 | 950 |
| Saugstutzen | mm | DN 125 | DN 250 |
| Gutstoffstutzen | mm | DN 100 | DN 200 |
| Rejectaustrag Leicht- und Schwerstoffe | mm | DN 250 | DN 500 |
| Spülwasserstutzen | mm | DN 50 | DN 50 |
| Drehzahl Laufrad | 1/min | 555 | 322 |
| Drehstrommotor | kW | 22/30 | 45 |
| Werkstoff Behälter | 14571 | 14571 | |
| Werkstoff Füße, Gestell (nicht mediumberührt) | S235JR lackiert | St 37-2 lackiert | |
| Betriebsgewicht (gefüllt) | kg | ca. 1700 | ca. 4000 |
| Leergewicht | kg | ca. 1400 | ca. 3100 |
